施工例・5 ダクト外面塗装
地域:長野県 塗装箇所:ダクト外面

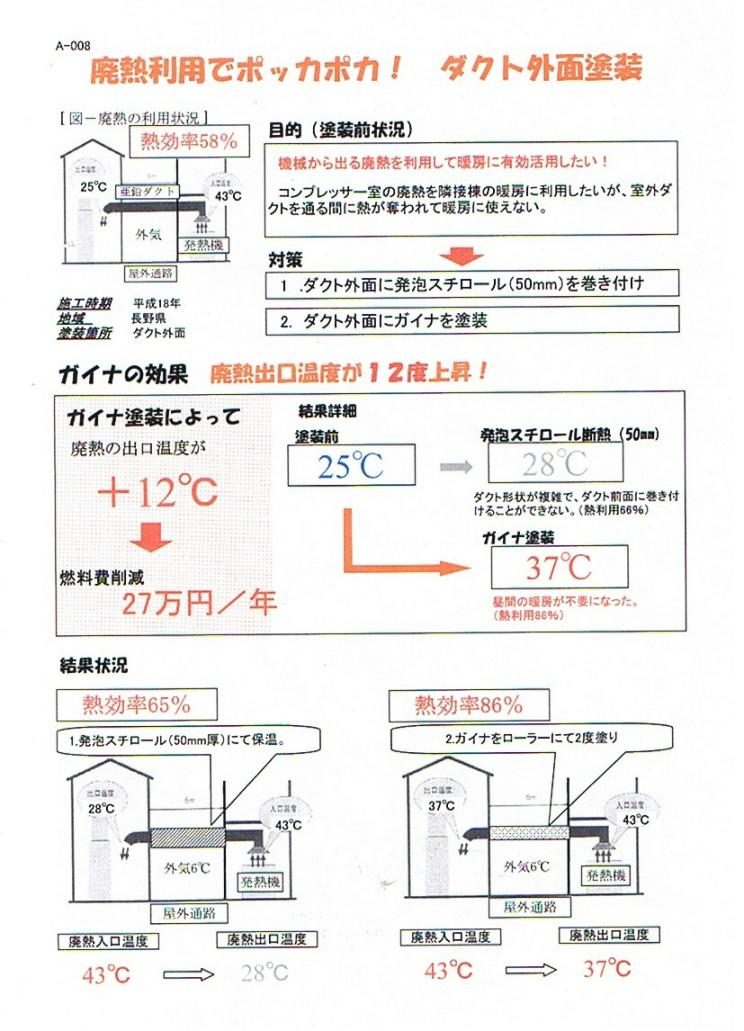

※資料をクリックすると拡大します。
目的（塗装前状況）
機械から出る廃熱を利用して暖房に有効活用したい！
コンプレッサー室の廃熱を隣接棟の暖房に利用したいが、室内ダクトを通る間に熱が奪われて暖房に使えない。
↓
対策
1・ダクト外面に発泡スチロール（50mm）を巻き付け
2・ダクト外面にガイナを塗装
↓
ガイナの塗装によって廃熱出口温度が12度上昇！
結果詳細
廃熱入り口温度43度
・塗装前 出口温度25度
・対策1
発泡スチロール断熱 出口温度28度 （+3度）
※ダクト形状が複雑で、ダクト前面に巻き付ける事ができない。（熱効率66%）
・対策2
ガイナ外面塗装 出口温度37度 （+12度）
昼間の暖房が不要になった。（熱効率86%）
